PRODUCTS
Cylinders

Cylinder mounting accessories

1

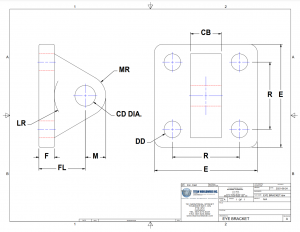

PART NUMBER  CB  CD  DD  E  F  FL  LR  M  MR  R  PRICE
DEB-05  3/4  1/2  13/32  2 1/2  3/8  1 1/8  3/4  1/2  9/16  1.63  $19.83  Buy Now
DEB-07  1 1/4  3/4  17/32  3 1/2  5/8  1 7/8  1 1/4  3/4  7/8  2.56  $36.99  Buy Now
DEB-10  1 1/2  1  21/32  4 1/2  3/4  2 1/4  1 1/2  1  1 1/4  3.25  $59.04  Buy Now
DEB-10H  1 1/2  1  21/32    7/8  2 3/8  1 1/2    1 1/4  3.25  $136.90  Buy Now
DEB-13  2  1 3/8  21/32  5  7/8  3  2 1/8  1 3/8  1 5/8  3.81    Buy Now
DEB-17  2 1/2  1 3/4  29/32  6 1/2  7/8  3 1/8  2 1/4  1 3/4  2 1/8  4.95    Buy Now
DEB-17H  2 1/2  1 3/4  29/32  6 1/2  1 1/8  3 3/8  2 1/4  1 3/4  2 1/8  4.95    Buy Now
DEB-20  2 1/2  2  11/16  7 1/2  1  3 1/2  2 1/2  2  27/16  5.75    Buy Now
DEB-20H  2 1/2  2  11/16  7 1/2  1 1/2    2 1/2  2  27/16  5.75    Buy Now
DEB-25  3  2 1/2  13/16  8 1/2  1  4  3  2 1/2  3  6.59    Buy Now
DEB-25H    2 1/2  13/16  8 1/2  1 3/4  4 3/4  3  2 1/2  3  6.59    Buy Now
DEB-30  3  3  15/16  9 1/2  1  4 1/4  3 1/4  3  3 1/4  7.50    Buy Now
DEB-30H  3  3  15/16  9 1/2  2  5 1/4  3 1/4  3  3 1/4  7.50    Buy Now
DEB-35  4  3 1/2  1 13/16  12 5/8  1 11/16  5 11/16  4  3 1/2  4 1/8  9.62    Buy Now
DEB-40  4 1/2  2  2 1/16  14 7/8  1 15/16  6 8/16  4 1/2  4  5 1/4  11.50    Buy  Now

For items not listed with pricing, please contact Titan for current pricing.

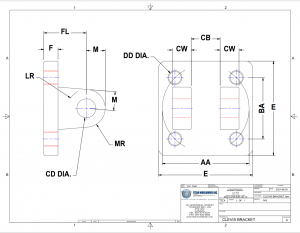

PART NUMBER  AA  BA  CB  CD  CW  DD  E  F  FL  LR  M  MR  PRICE
DCB-05  2.3  1 5/8  .765  1/2  1/2  3/8-24  2 1/2  3/8  1 1/8  1/2  1/2  9/16  $13.83  Buy Now
DCB-06  2.9  21/16  1.265  3/4  5/8  1/2-20  3  5/8  1 7/8  1  3/4  1 1/16    Buy Now
DCB-07  3.6  2 9/16  1.265  3/4  5/8  1/2-20  3 1/2  5/8  1 7/8  1 1/16  3/4  11/16  $20.93  Buy Now
DCB-10  4.6  3 1/4  1.515  1  3/4  5/8-18  4 1/2  3/4  2 1/4  1 1/4  1  1 1/8  $34.65  Buy Now
DCB-13  5.4  3 13/16  2.032  1 3/8  1  5/8-18  5  7/8  3 1/8  2  1 3/8  1 3/4  $48.13  Buy Now
DCB-17  7.0  4 15/16  2.531  1 3/4  1 1/4  7/8-14  6 1/2  7/8  3 1/8  2   1 3/4  1 7/8    Buy Now
DCB-20  8.1  5 3/4  2.531  2  1 1/4  1-14  7 1/2  1  3 1/2  2 1/8  2  2 1/8    Buy Now
DCB-25  9.3  6 19/32  3.032  2 1/2  1 1/2  1 1/8-12   8 1/2  1  4  2 5/8  2 1/2  2 1/2    Buy Now
DCB-30  10.6  7 1/2  3.032  3  1 1/2  1 1/4-12  9 1/2  1  4 1/4  2 7/8  2 3/4  2 3/4    Buy Now
DCB-35  13.6  9 5/8  4.032  3 1/2  2  1 3/4-12  12 5/8  1 11/16  5 11/16  3 5/8  3 1/2  3 1/2    Buy Now
DCB-40  16.2  11 1/2  4.532  4  2 1/4  2-12  14 7/8  1 15/16  6 7/16  4  4  4    Buy Now

For items not listed with pricing, please contact Titan for current pricing.

PART NUMBER  CD  FL  F  B  C  D  ER  G  LR  TAPPED

D-D

DIA.


DMP1-15  .502  .75  .38  .76  .50  2.00  .62  1.43  .62  1/4-28  .28  Buy Now
DMP1-2  .502  .75  .38  .76  .50  2.50  .62  1.84  .62  5/16-24  .34  Buy Now
DMP1-25  .502  .75  .38  .76  .50  3.00  .62  2.19  .62  5/16-24  .34  Buy Now
DMP1-32  .752  1.25  .63  1.26  .62  3.75  .87  2.77  .87  3/8-24  .41  Buy Now
DMP1-4  .752  1.25  .63  1.26  .62  4.50  .87  3.32  .87  3/8-24  .41  Buy Now
DMP1-5  .752  1.25  .63  1.26  .62  5.50  .87  4.10  .87  1/2-20  .53  Buy Now
DMP1-6  1.002  1.50  .75  1.51  .75  6.50  1.25  4.88  1.13  1/2-20  .53  Buy Now

For items not listed with pricing, please contact Titan for current pricing.

PART NUMBER  CD  FL  F  B  C  D  ER  G  LR  TAPPED

D-D

DIA.


DMP1-15  .502  .75  .38  .76  .50  2.00  .62  1.43  .62  1/4-28  .28  Buy Now
DMP1-2  .502  .75  .38  .76  .50  2.50  .62  1.84  .62  5/16-24  .34  Buy Now
DMP1-25  .502  .75  .38  .76  .50  3.00  .62  2.19  .62  5/16-24  .34  Buy Now
DMP1-32  .752  1.25  .63  1.26  .62  3.75  .87  2.77  .87  3/8-24  .41  Buy Now
DMP1-4  .752  1.25  .63  1.26  .62  4.50  .87  3.32  .87  3/8-24  .41  Buy Now
DMP1-5  .752  1.25  .63  1.26  .62  5.50  .87  4.10  .87  1/2-20  .53  Buy Now
DMP1-6  1.002  1.50  .75  1.51  .75  6.50  1.25  4.88  1.13  1/2-20  .53  Buy Now

For items not listed with pricing, please contact Titan for current pricing.

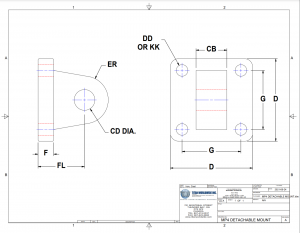

PART NUMBER  CD  FL  F  CB  D  ER  G  KK

D-D

DIA


DMP4-15  .502  1.13  .38  .75  2.00  .62  1.43  1/4-28  .28  Buy Now
DMP4-2  .502  1.13  .38  .75  2.50  .62  1.84  5/16-24  .34  Buy Now
DMP4-25  .502  1.13  .38  .75  3.00  .62  2.19  5/16-24  .34  Buy Now
DMP4-32  .752  1.88  .63  1.25  3.75  .87  2.77  3/8-24  .41  Buy Now
DMP4-4  .752  1.88  .63  1.25  4.50  .87  3.32  3/8-24  .41  Buy Now

For items not listed with pricing, please contact Titan for current pricing.

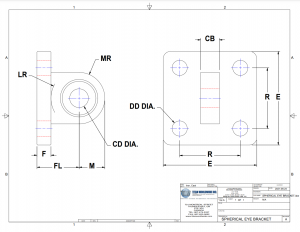

PART NUMBER  CB  CD  DD  E  F  FL  LR  M  MR  R
DS-05  1/2  .5000  13/32  2 1/2  3/8  1 1/8  3/4  11/16  11/16  1.62  Buy Now
DS-07  3/4  .7500  17.32  3 1/2  5/8  1 7/8  1 1/4  13/16  13/16  2.56  Buy Now
DS-10  1  1.0000  21/32  4 1/2  3/4  2 1/4  1 1/2  1 3/8  1 3/8  3.25  Buy Now
DS-13  1 3/8  1.3750  21/32  5  7/8  3  2 1/8  2  2  3.81  Buy Now
DS-17  1 1/2  1.7500  29/32  6 1/2  7/8  3 1/8  2 1/4  2 1/8  2 1/8  4.94  Buy Now
DS-20  1 3/4  2.0000  11/32  7 1/2  1  3 1/2  2 1/2  2 3/8  2 3/8  5.75  Buy Now

For items not listed with pricing, please contact Titan for current pricing.

PART NUMBER  CB  CD  CE  CH  CW  F  L  A  KK  ER  PRICE
DC-05  .765  1/2  1 1/2  1  1/2  1  3/4  3/4  7/16-20  1/2  $12.15  Buy Now
DC-07  1.265  3/4  2 3/8  1 1/4  5/8  1 1/4  1 1/4  1 1/8  3/4-16  3/4  $24.39  Buy Now
DC-07M  1.265  3/4  2 1/8  1 3/8  5/8  1 1/4  1  1 1/8  3/4-16  3/4    Buy Now
DC-10  1.515  1  3 1/8  1 1/2  3/4  1 1/2  1 1/2  1 5/8   1-14  1  $38.58  Buy Now
DC-10M  1.515  1  2 15/16  1 1/2  3/4  1 5/8  15/16  1 5/8  1-14  1    Buy Now
DC-13  2.032  1 3/8  4 1/8  2  1  2  2 1/8  2  1 1/4-12  1 3/8  $74.61  Buy Now
DC-13M  2.032  1 3/8  3 3/4  2  1  2  1 3/4  2  1 1/4-12  1 3/8    Buy Now
DC-17  2.531  1 3/4  4 1/2  2 3/8  1 1/4  2 3/8  2 1/4  2 1/4  1 1/2-12  1 3/4  $154.50  Buy Now
DC-20  2.531  2  5 1/2  2 15/16  1 1/4  2 15/16  2 1/2  3  1 7/8-12  2  $260.80  Buy Now
DC-25  3.032  2 1/2  6 1/2  3 1/2  1 1/2  3 1/2  3  3 1/2  2 1/4-12  2 1/2    Buy Now
DC-30  3.032  3  6 3/4  3 7/8  1 1/2  3 7/8  3 1/4  3 1/2  2 1/2-12  2 3/4    Buy Now
DC-30M  3.032  3  6 3/4  3 7/8  1 1/2  3 7/8  3 1/4  3 1/2  2 1/2-12      Buy Now
DC-35  4.032  3 1/2  8 1/2  5  2  5  4  4 1/2  3 1/4-12  3 1/2    Buy Now
DC-35M  4.032  3 1/2  7 3/4  5  2  5  4 1/4  3 1/2  3 1/4-12  3 1/2    Buy Now
DC-40  4.032  4  10  6 1/8  2 1/4  6 1/8  4 1/2  5 1/2  4-12      Buy Now

For items not listed with pricing, please contact Titan for current pricing.

PART NUMBER  A  CA  CB  CD  ER  KK  PRICE
DE-05  3/4  1 1/2  3/4  1/2  5/8  7/16-20  $9.45  Buy Now
DE-07  1 1/8  2 1/16  1 1/4  3/4  7/8  3/4-16  $17.49  Buy Now
DE-10  1 5/8  2 13/16  1 1/2  1  1 3/16  1-14  $45.80  Buy Now
DE-10M  1 1/8  2 3/8  1 1/2  1  1 7/16  7/8-14    Buy Now
DE-13  2  3 7/16  2 1/2  1 3/8  1 9/16  1 1/4-12  $65.85  Buy Now
DE-17  2 1/4  4  2 1/2  1 3/4  2  1 1/2-12  $171.00  Buy Now
DE-20  3  5  2 1/2  2  2 1/2  1 7/8-12  $230.00  Buy Now
DE-20M  2 1/4  4 3/8  2 1/2  2  2 7/8  1 3/4-12    Buy Now
DE-25  3 1/2  5 13/16  3  2 1/2  2 13/16  2 1/4-12    Buy Now
DE-30  3 1/2  6 1/8  3  3  3 1/4  2 1/2-12    Buy Now
DE-30M  3 5/8  6 1/2  3 1/2  3  3 1/4  2 3/4-12    Buy Now
DE-35  4 1/2  7 5/8  4  3 1/2  3 7/8  3 1/4-12    Buy Now
DE-35M  5  7 5/8  4  3 1/2  3 7/8  3 1/2-12    Buy Now
DE-40  5 1/2  9 1/8  4 1/2  4  4 7/16  4-12    Buy Now
DE-40M  5 3/4  9 1/8  5  4  4 7/16  4 1/2-12    Buy Now

For items not listed with pricing, please contact Titan for current pricing.

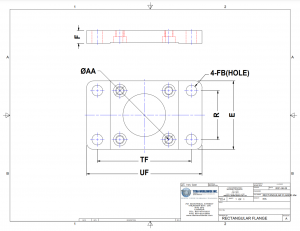

PART NUMBER  UF  TF  FB  E  R  F  AA  TAPPED
DF 15  3 3/8  2 3/4  5/16  2  1.43  3/8  2.02  1/4–28  Buy Now
DF 20  4 1/8  3 3/8  3/8  2 1/2  1.84  3/8  2.60  5/16–24  Buy Now
DF 25  4 5/8  3 7/8  3/8  3  2.19  3/8  3.10  5/16–24  Buy Now
DF 325  5 1/2  4 11/16  7/16  3 3/4  2.76  5/8  3.90  3/8–24  Buy Now
DF 40  6 1/4  5 7/16  7/16  4 1/2  3.32  5/8  4.70  3/8–24  Buy Now
DF 50  7 5/8  6 5/8  9/16  5 1/2  4.1  5/8  5.79  1/2–20  Buy Now
DF 60  8 5/8  7 5/8  9/16  6 1/2  4.88  3/4  6.90  1/2–20  Buy Now

For items not listed with pricing, please contact Titan for current pricing.

PART NUMBER  E  F  M  R  CD  CF  CW  DD  FL  LR  MR
DCB-05S  3.00  .50  .50  2.05  .500  .44  .50  .41  1.50  .94  .62  Buy Now
DCB-07S  3.75  .62  .88  2.76  .750  .66  .62  .53  2.00  1.38  1.00  Buy Now
DCB-10S  5.50  .75  1.00  4.10  1.000  .88  .75  .53  2.50  1.69  1.19  Buy Now
DCB-13S  6.50  .88  1.38  4.95  1.375  1.19  1.00  .66  3.50  2.44  1.62  Buy Now
DCB-17S  8.50  1.25  1.75  6.58  1.750  1.53  1.25  .91  4.50  2.88  2.06  Buy Now
DCB-20S  10.62  1.50  2.00  7.92  2.000  1.75  1.50  .91  5.00  3.31  2.38  Buy Now

For items not listed with pricing, please contact Titan for current pricing.

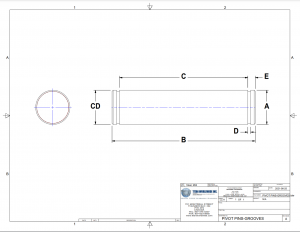

Pivot Pins-Grooves

PART NUMBER  CD  A  B  C  D  E  PRICE
DP-05G  .500  .468  2.094  1.875  .041  .109  $1.50  Buy Now
DP-07G  .750  .704  2.875  2.625  .048  .125  $1.99  Buy Now
DP-10G  1.000  .940  3.375  3.125  .048  .125  $2.99  Buy Now
DP-13G  1.375  1.291  4.485  4.187  .056  .149    Buy Now
DP-17G  1.750  1.650  5.547  5.188  .068  .180    Buy Now
DP-20G  2.000  1.886  5.547  5.188  .068  .180    Buy Now
DP-25G  2.500  2.360  6.625  6.188  .086  .219    Buy Now
DP-30G  3.000  2.838  6.780  6.250  .103  .265    Buy Now
DP-35G  3.500  3.316  8.845  8.125  .120  .360    Buy Now
DP-40G  4.000  3.792  9.845  9.125  .120  .360    Buy Now

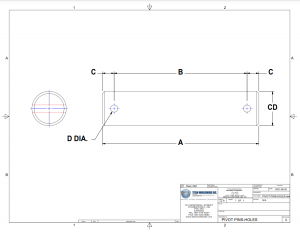

Pivot Pins-Holes

PART NUMBER  CD  A  B  C  D  PRICE
DP-05H  .500  2.281  1.938  .172  .106  $1.50  Buy Now
DP-07H  .750  3.094  2.719  .188  .140  $1.99  Buy Now
DP-10H  1.000  3.594  3.219  .188  .140  $2.99  Buy Now
DP-13H  1.375  4.656  4.250  .203  .173  $5.95  Buy Now
DP-17H  1.750  5.656  5.250  .203  .173  $8.90  Buy Now
DP-20H  2.000  5.719  5.281  .219  .204    Buy Now
DP-25H  2.500  6.781  6.313  .234  .219    Buy Now
DP-30H  3.000  6.844  6.344  .250  .250    Buy Now
DP-35H  3.500  8.969  8.406  .282  .312    Buy Now
DP-40H  4.000  9.969  9.409  .282  .312    Buy Now

For items not listed with pricing, please contact Titan for current pricing.

PART NUMBER  CD – .0005  A  CE  EX  ER  LE  KK  JL
DRES-05  .5000  11/16  7/8  7/16  7/8  3/4  7/16-20  7/8  Buy Now
DRES-07  .7500  1  1 1/4  21/32  1 1/4  1 1/16  3/4-16  1 5/16  Buy Now
DRES-10  1.0000  1 1/2  1 7/8  7/8  1 3/8  1 7/16  1-14  1 1/2  Buy Now
DRES-13  1.3750  2  2 1/8  13/16  1 13/16  1 7/8  1 1/4-12  2  Buy Now
DRES-17  1.7500  2 1/8  2 1/2  1 17/32  2 3/16  2 1/8  1 1/2-12  2 1/4  Buy Now
DRES 20  2.0000  2 7/8  2 3/4  1 3/4  2 5/8  2 1/2  1 7/8-12  2 3/4  Buy Now

For items not listed with pricing, please contact Titan for current pricing.

PART NUMBER  A  B  C  D  E  F  O  H  MAX PULL AT YIELD  PRICE
DAC-250F  ¼-28  7/8  1 1/4  1/4  5/8  .245  3/16  13/16  4,000    Buy Now
DAC-312F  5/16-24  7/8  1 1/4  1/4  5/8  .308  1/4  13/16  4,000    Buy Now
DAC-375C  3/8-16  7/8  1 1/4  1/4  5/8  .369  5/16  13/16  5,000    Buy Now
DAC-375F  3/8-24  7/8  1 1/4  1/4  5/8  .370  5/16  13/16  5,000    Buy Now
DAC-437F  7/16-20  1 1/4  2  1/2  3/4  5/8  9/16  1 1/8  10,000  $14.75  Buy Now
DAC-500C  ½-13  1 1/4  2  1/2  3/4  5/8  9/16  1 1/8  14,000    Buy Now
DAC-500F  ½-20  1 1/4  2  1/2  3/4  5/8  9/16  1 1/8  14,000    Buy Now
DAC-625F  5/8-16  1 1/4  2  1/2  3/4  5/8  1/2  1 1/8  14,000    Buy Now
DAC-750C  ¾-10  1 3/4  2 5/16  5/16  1 1/8  31/32  7/8  1 1/2  34,000    Buy Now
DAC-750F  ¾-16  1 3/4  2 5/16  5/16  1 1/8  31/32  7/8  1 1/2  34,000  $21.66  Buy Now
DAC-875F  7/8-14  1 3/4  2 5/16  5/16  1 1/8  31/32  7/8  1 1/2  34,000  $21.66  Buy Now
DAC-1000C  1-18  2 1/2  2 15/16  1/2  1 5/8  1 3/8  1 1/4  2 1/4  64,000    Buy Now
DAC-1000F  1-14  2 1/2  2 15/16  1/2  1 5/8  1 3/8  1 1/4  2 1/4  64,000  $40.06  Buy Now
DAC-1250F  1 ¼-12  2 1/2  2 15/16  1/2  1 5/8  1 3/8  1 1/4  2 1/4  64,000  $40.06  Buy Now
DAC-1375F  1 3/8-12  2 1/2  2 15/16  1/2  1 5/8  1 3/8  1 1/4  2 1/4  64,000    Buy Now
DAC-1500F  1 ½-12  3 1/4  4 3/8  13/16  2 1/4  1 3/4  1 1/2  3  120,000    Buy Now
DAC-1750F  1 ¾-12  3 1/4  4 3/8  13/16  2 1/4  1 3/4  1 1/2  3  120,000    Buy Now
DAC-1875F  1 7/8-12  3 1/4  5 7/16  11/16  3  2 3/4  1 7/8  3 1/2  120,000    Buy Now
DAC-2000F  2-12  3 1/4  5 7/16  11/16  3  2 3/4  1 7/8  3 1/2  120,000    Buy Now

For items not listed with pricing, please contact Titan for current pricing.

    PINTLE SIZE
PART NUMBER  BLOCK SIZE  AS MACHINED
DITM-15  1 1/4×2 1/2  1×1  Buy Now
DITM-20  1 1/2×3  1×1  Buy Now
DITM-25  1 1/2×3 1/2  1×1  Buy Now
DITM-325  2×4 1/4×4 1/2  1×1  Buy Now
DITM-40  2x5x5 1/4  1×1  Buy Now
DITM-50  2x6x6 1/4  1 3/8×1 3/8  Buy Now
DITM-60  2×7 5/8×7 5/8  1 3/8×1 3/8  Buy Now

For items not listed with pricing, please contact Titan for current pricing.

TITAN PART NUMBER  CE DIM.  PRICE
DC-05  1 1/2  $12.15  Buy Now
DC-07M  2 1/8  $24.39  Buy Now
DC-07  2 3/8  $24.39  Buy Now
DC-10M  2 15/16  $38.58  Buy Now
DC-10  3 1/8  $38.58  Buy Now
DC-13M  3 3/4  $74.61  Buy Now
DC-13  4 1/8  $74.61  Buy Now
DC-17  4 1/2  $154.5  Buy Now
DC-20  5 1/2  $260.80  Buy Now
DC-25  6 /12  $426.00  Buy Now
DC-30  6 ¾  $514.00  Buy Now
DC-35M  7 ¾  $705.60  Buy Now
DC-40  10  $1060.00  Buy Now
TITAN PART NUMBER  PRICE
DP-05G  $3.87  Buy Now
DP-07G  $6.15  Buy Now
DP-10G  $7.65  Buy Now
DP-13G  $17.95  Buy Now
DP-20G  $40.95  Buy Now
DP-25G  $82.60  Buy Now
DP-30G  $195.20  Buy Now
DP-35G  $260.15  Buy Now
DP-40G  $325.00  Buy Now
TITAN PART NUMBER  PRICE
DE-05  $9.45  Buy Now
DE-07  $17.49  Buy Now
DE-10M  $45.80  Buy Now
DE-10  $45.80  Buy Now
DE-13  $65.85  Buy Now
DE-17  $171.00  Buy Now
DE-20M  $230.00  Buy Now
DE-20  $230.00  Buy Now
DE-25  $305.25  Buy Now
DE-30  $508.10  Buy Now
DE-30M  $508.10  Buy Now
DE-35  $695.95  Buy Now
DE-35M  $695.95  Buy Now
DE-40  $950.05  Buy Now
